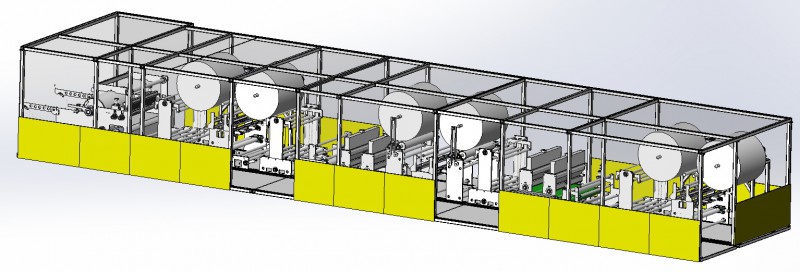

技源機械（JYXT1200型復合機）
設備配置：
水刺無紡布→高分子→蓬松無紡布→高分子→水刺無紡布
（面向操作面從右至左）
1、放卷：
兩組水刺無紡布放卷，配友道糾偏保證材料位置不變，采用7.5KW西門子變頻電機中心開卷式放卷。接料為儲料不停機換接料，發熱絲搭接水刺無紡布，料頭長度在50MM左右，飛刀切斷（若是對產品要求嚴格則接頭處不能使用）；
一組蓬松無紡布放卷，配友道糾偏保證材料位置不變，采用4KW西門子變頻電機主動表面放卷，保證加減速和大小卷時張力不變從而讓篷松無紡布的寬度保持一致。接料為儲料不停機換接料，發熱絲溶接，沒有料頭：
2、復合：兩組復合主牽引采用7.5KW西門子變頻電機驅動，（不含膠機，膠槍?zhuān)?/font>
3、高分子下粉：四套高分子下粉裝置，為1.5KW三菱伺服驅動，四條特制高分子下料軸保證下粉均勻，每平方精度控制在±3%，配四套吸料機：
4、收卷：采用11KW西門子變頻電機主動表面卷取式收卷，為儲料不停機換接料，配十二套刀壓切式分條：
5、上卷料：每組放卷配一組上卷料提升機構，方便操作；
6、儲料：采用2KW三菱伺服電機驅動；
7、機架結構為框架結構（不含除塵），整機日本NSK軸承，虎牌同步帶：
8、電氣控制：采用日本三菱控制系統，三菱變頻器，昆侖通態人機界面：
技術參數：
1、設計線速：150米/分鐘；
2、穩定生產線速：120米/分鐘；
3、材料大寬幅：1200mm
4、放卷大尺寸：Φ1200x寬幅1200mm
5、收卷大尺寸：Φ1200x寬幅1200mm
6、分切寬幅尺寸：45-1200mm
7、復合層數：5層
8、整機約80KW
